शंघाई बंघुई भारी उद्योग मशीनरी कं, लिमिटेड
| उत्पत्ति के प्लेस: | शंघाई |
|---|---|
| ब्रांड नाम: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | ६एस४४५० |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Price negotiable |
| प्रसव के समय: | 5-8 कार्य दिवस |
| भुगतान शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 100 |
| अधिकतम कण आकार:: | 2 | फ़ीड एकाग्रता:: | 25-30 |
|---|---|---|---|
| अयस्क के लिए:: | 30-60 | टेबल वॉश वेट:: | 80-150 |
| अनुदैर्ध्य ढलान:: | 1.4 | मेसा लंबाई अनुपात:: | 2.6 |
| मोटर पावर:: | 1.1 | ||
| हाई लाइट: | ISO9001 सेंट्रीफ्यूगल गोल्ड कॉन्सेंट्रेटर,6S 4450 सेंट्रीफ्यूगल गोल्ड कॉन्सेंट्रेटर,ISO9001 गोल्ड सेंट्रीफ्यूगल सेपरेटर |
||

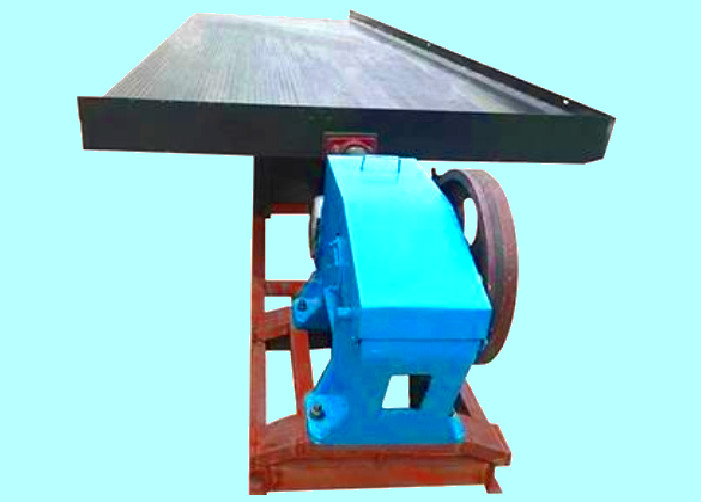

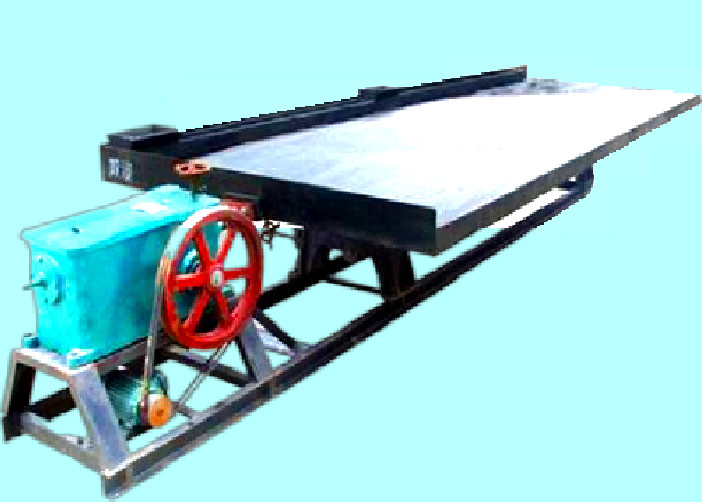

आयरन ओर शेकर 6S 4450 सेंट्रीफ्यूगल गोल्ड कॉन्सेंट्रेटर सेपरेटर ISO9001
मिलाते हुए टेबल के आवेदन का लगभग 100 वर्षों का इतिहास है।1890 में कोयले की तैयारी के लिए मूल झटकों की तालिका को प्रभाव के कारण बिस्तर की सतह की असममित पारस्परिक गति का उपयोग करके बनाया गया था।बेनिफिशिएशन के लिए 6-एस शेकर (बेनिफिशिएशन शेकर) 1896 से 1898 तक ए। विल्फले द्वारा बनाया गया था और सनकी कोहनी तंत्र को अपनाता है।1918 में, प्लांटियो ने कैम लीवर के साथ एक और ट्रांसमिशन तंत्र बनाया।ये दो 6-एस शेकर हेड संरचनाएं सुधार के बाद भी उपयोग में हैं।द्वितीय विश्व युद्ध के बाद, जर्मनी ने सनकी ड्राइव के साथ एक तेज 6-s शेकर बनाया।जड़ता वसंत प्रकार 6-एस शेकर को 1964 में सफलतापूर्वक विकसित किया गया था और इसे लोकप्रिय बनाया गया है और उत्पादन में लागू किया गया है।
6-एस शेकर बारीक-बारीक अयस्कों को अलग करने के लिए एक सामान्य लाभकारी उपकरण है।धातु अयस्कों को संसाधित करते समय, प्रभावी लाभकारी कण आकार सीमा 3 ~ 0.019 मिमी है, और ऊपरी सीमा कण आकार 10 मिमी तक पहुंच सकता है।6-एस शेकर का उत्कृष्ट लाभ उच्च पृथक्करण सटीकता है।एक अलगाव के बाद, उच्च ग्रेड ध्यान या अपशिष्ट अवशेष प्राप्त किया जा सकता है, और एक ही समय में कई उत्पादों को जोड़ा जा सकता है।फ्लैट 6-एस शेकर की देखभाल और समायोजन करना आसान है।मुख्य नुकसान यह है कि उपकरण एक बड़े क्षेत्र को कवर करता है और प्रति यूनिट संयंत्र क्षेत्र में प्रसंस्करण क्षमता कम होती है।
पदवी |
इकाई |
मोटे रेत की मेज |
महीन रेत की मेज |
पतला |
|
मेसा आयाम |
लंबाई |
मिमी |
4450 |
4450 |
4450 |
ड्राइव साइड चौड़ा |
मिमी |
1855 |
1855 |
1855 |
|
चौड़ा ध्यान लगाओ |
मिमी |
1546 |
1546 |
1546 |
|
अधिकतम कण आकार |
मिमी |
2 |
0.5 |
0.15 |
|
अयस्क के लिए |
टी/डी |
30-60 |
10-20 |
15-25 |
|
फ़ीड एकाग्रता |
% |
25-30 |
20-25 |
15-25 |
|
यात्रा |
मिमी |
16-22 |
11-16 |
8-16 |
|
आवृत्ति |
एफ |
15-48 |
48-53 |
50-57 |
|
टेबल वॉश वॉटर |
टी/डी |
80-150 |
30-60 |
10-17 |
|
अनुप्रस्थ ढलान |
° |
2.45-4.5 |
1.5-3.5 |
1-2 |
|
अनुदैर्ध्य ढलान |
% |
1.4 |
0.92 |
… |
|
काउंटरटॉप कोण |
° |
32-42 |
40 |
42 |
|
प्रसंस्करण क्षेत्र |
… |
7.6 |
7.6 |
7.6 |
|
मेसा लंबाई अनुपात |
… |
2.6 |
2.6 |
2.6 |
|
मोटर शक्ति |
किलोवाट |
1.1 |
1.1 |
1.1 |
|

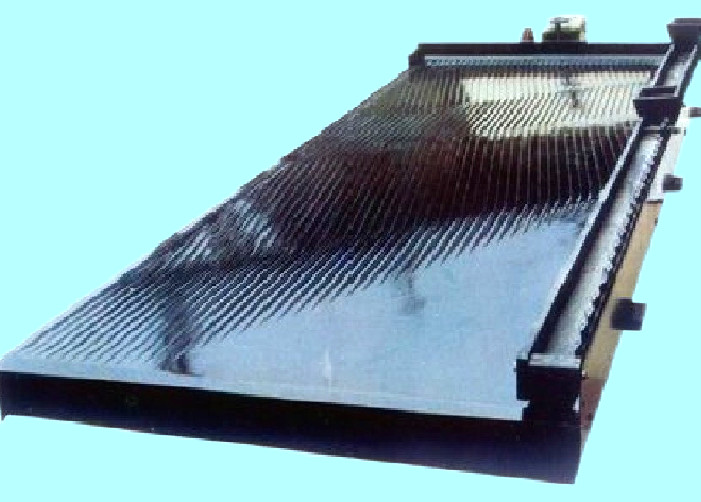

6-एस शेकर (जिसे 6S शेकर, बेनिफिकेशन शेकर और FRP शेकर के रूप में भी जाना जाता है) गुरुत्वाकर्षण लाभकारी उपकरण से संबंधित है, जिसे प्लेन च्यूट से विकसित किया गया है, और बाद में इसकी असममित पारस्परिक गति की विशेषता वाली अपनी प्रणाली बनाई।6-एस शेकर तीन भागों से बना है: बिस्तर की सतह, फ्रेम और ट्रांसमिशन तंत्र।1 ° ~ 5 ° के अनुप्रस्थ झुकाव के साथ बिस्तर की सतह समलम्बाकार या समचतुर्भुज है।अयस्क खिला गर्त और जल भक्षण गर्त झुकाव वाले किनारे से ऊपर कॉन्फ़िगर किए गए हैं।बेड स्ट्रिप्स को बेड की सतह पर अनुदैर्ध्य रूप से व्यवस्थित किया जाता है, और उनकी ऊंचाई ड्राइविंग छोर से विपरीत दिशा में घट जाती है।पूरे बिस्तर की सतह को एक फ्रेम द्वारा समर्थित किया जाता है, और बिस्तर की सतह के एक छोर पर एक ट्रांसमिशन डिवाइस स्थापित किया जाता है।उत्तरार्द्ध बिस्तर की सतह को आगे बढ़ा सकता है और अंत में आने पर तीव्र वापसी गति की विशेषताएं रखता है, जिसे अंतर गति कहा जाता है।
शेकर मुख्य रूप से आठ भागों से बना होता है: बेड हेड, मोटर, स्लोप रेगुलेटर, बेड सरफेस, ओर ट्रफ, वॉटर टैंक, इनकमिंग स्ट्रिप और लुब्रिकेशन सिस्टम।क्रैंक कनेक्टिंग रॉड ट्रांसमिशन मैकेनिज्म द्वारा पारस्परिक गति को महसूस किया जाता है।बेल्ट ड्राइव के माध्यम से घूमने के लिए क्रैंकशाफ्ट को चलाने के लिए मोटर बड़े चरखी को चलाता है, और घुमाव ऊपर और नीचे चलता है।जब घुमाव नीचे की ओर जाता है, तो कोहनी की प्लेट पीछे के शाफ्ट और घूमने वाली छड़ को पीछे की ओर धकेलती है।वसंत संकुचित है, और बिस्तर की सतह लिंकेज सीट के माध्यम से पारस्परिक रॉड से जुड़ी हुई है।इसलिए, इस समय, बिस्तर की सतह भी पीछे की ओर चलती है।जब घुमाव ऊपर की ओर बढ़ता है, तो इसे वसंत के विस्तार तनाव द्वारा धकेला जाता है, फिर बिस्तर की सतह आगे बढ़ती है।
उपनाम:
आयरन ओर शेकर गोल्ड ओर शेकर कॉपर ओर शेकर गोल्ड ओर शेकर निकेल ओर शेकर
