शंघाई बंघुई भारी उद्योग मशीनरी कं, लिमिटेड
| उत्पत्ति के प्लेस: | शंघाई |
|---|---|
| ब्रांड नाम: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| प्रमाणन: | ISO9001 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Price negotiable |
| प्रसव के समय: | 5-8 कार्य दिवस |
| भुगतान शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 100 |
| मॉडल संख्या: | पीईवी125 पीईसी125 | इनपुट आकार: | 0-950 मिमी |
|---|---|---|---|
| उत्पादन क्षमता: | 290-850 टन/घंटा | लागू सामग्री: | विभिन्न कठोरता का अयस्क |
| अनुप्रयोग क्षेत्र: | खनन और क्रशिंग | निर्वहन पोर्ट आकार (मिमी): | 20-90 |
| कुल मिलाकर आयाम (एल × डब्ल्यू × एच) (मिमी): | 2150×2390×1590 | वजन (टी): | 49 |
| हाई लाइट: | 750 मिमी पीई जबड़ा कोल्हू,11t पीई जबड़े कोल्हू,750 मिमी बॉक्साइट कोल्हू |
||
उत्पाद वर्णन

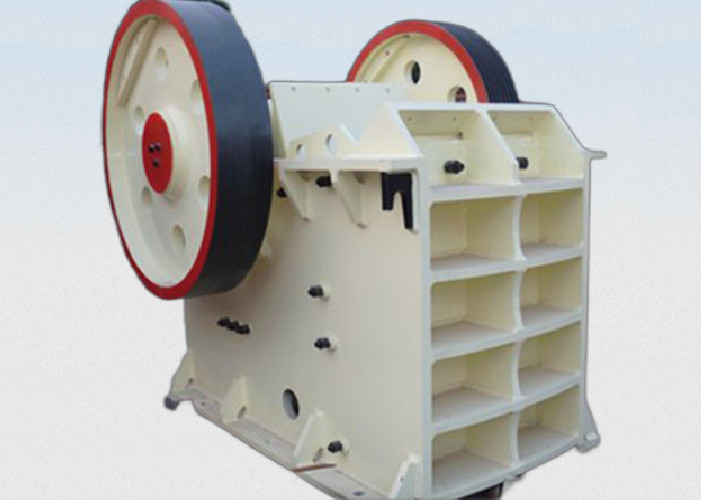

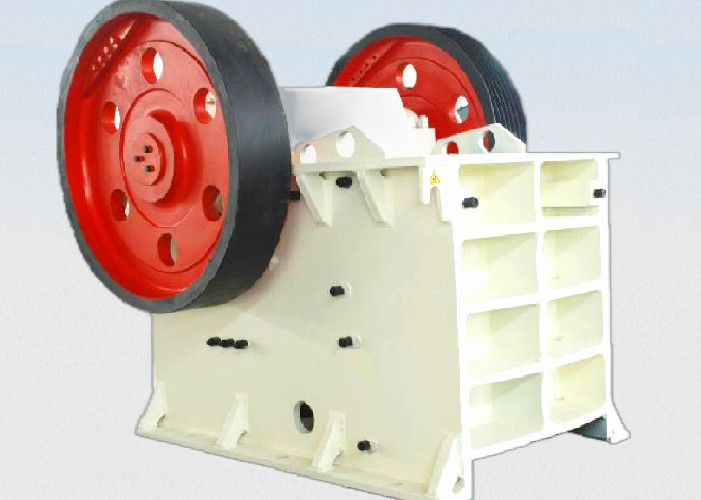

PEV300×1300 जबड़े कोल्हू कोन कोल्हू स्टोन क्रेशर मेरा कोल्हू
कोल्हू मुख्य रूप से जबड़े की हेड गार्ड प्लेट, मूविंग जॉ प्लेट, फिक्स्ड जॉ प्लेट, साइड गार्ड प्लेट, फ्रेम, होस्ट बेस (बेल्ट के बिना ठीक टूटा हुआ), एल्बो प्लेट, स्प्रिंग, एल्बो प्लेट पैड, डिस्चार्ज पोर्ट एडजस्टमेंट मैकेनिज्म, सनकी शाफ्ट से बना होता है। , बेयरिंग, बेल्ट पुली (चक्का), स्टार्टिंग सिस्टम, लॉकिंग डिवाइस और लुब्रिकेशन सिस्टम।
फ्रेम को स्टील प्लेट से वेल्डेड किया जाता है।फिक्स्ड जॉ प्लेट ऊपरी और निचले फिक्स्ड जॉ प्लेट्स और मिडिल फिक्स्ड जॉ प्लेट्स (75 से ज्यादा टूटी हुई) से बनी होती है, जो फिक्स्ड जॉ प्रेसिंग आयरन और फिक्स्ड बोल्ट्स के जरिए फ्रेम की सामने की दीवार पर लगाई जाती है;जंगम जबड़े की प्लेट को जंगम जबड़े द्वारा लोहे को दबाकर जबड़े के सिर पर लगाया जाता है।
जबड़े के सिर का समर्थन करने और इसे एक निश्चित आंदोलन ट्रैक के अनुसार चलाने के अलावा, लाइनर एक सुरक्षात्मक भूमिका निभाता है जब कुचल गुहा विदेशी पदार्थ में प्रवेश करती है जिसे तोड़ा नहीं जा सकता है और भार तेजी से बढ़ता है;यानी लोड को काटना और अन्य हिस्सों को सेल्फ फ्रैक्चर के जरिए नुकसान से बचाना।
समायोजन उपकरण पच्चर समायोजन प्रकार को अपनाता है, और पच्चर फ्रेम की पिछली दीवार की ढलान में बाएं और दाएं स्थानांतरित हो सकता है;एडजस्टिंग डिवाइस के रोटेटिंग नट को घुमाएं ताकि वेज को बाएं और दाएं स्थानांतरित किया जा सके, ताकि डिस्चार्ज पोर्ट के आकार को समायोजित किया जा सके।
स्प्रिंग पुल रॉड, स्प्रिंग और लॉकिंग डिवाइस चलती जबड़े को कसने और कोहनी प्लेट को गिरने से रोकने के लिए लॉकिंग भूमिका निभाते हैं, ताकि कोल्हू सामान्य रूप से संचालित हो सके।जब कोल्हू काम करता है, वसंत दबाव बहुत बड़ा नहीं होना चाहिए, जब तक कोहनी प्लेट और कोहनी प्लेट समायोजन सीट के बीच प्रभाव ध्वनि को समाप्त किया जा सकता है।
नमूना |
पीईवी75 |
पीईवी90 |
पीईवी106 |
पीईवी125 |
पीईवी160 |
पीईवी200 |
|
फ़ीड इनलेट आकार (मिमी) |
750 |
900 |
1060 |
1250 |
1600 |
2000 |
|
फ़ीड पोर्ट गहराई (मिमी) |
500 |
600 |
750 |
950 |
1200 |
1500 |
|
विद्युत शक्ति (किलोवाट) |
55-75 |
75-90 |
132 |
160 |
250 |
400 |
|
निर्वहन आकार (मिमी) |
निर्वहन बंदरगाह का आकार (मिमी) |
क्षमता (टी / एच) |
|||||
0-60 |
40 |
55-80 |
|
|
|
|
|
0-75 |
50 |
70-90 |
|
|
|
|
|
0-90 |
60 |
80-110 |
120-155 |
|
|
|
|
0-105 |
70 |
105-130 |
140-180 |
155-200 |
|
|
|
0-120 |
80 |
120-150 |
160-210 |
175-230 |
|
|
|
0-135 |
90 |
130-170 |
180-235 |
200-260 |
|
|
|
0-150 |
100 |
150-190 |
200-260 |
220-290 |
290-380 |
|
|
0-185 |
125 |
190-260 |
250-325 |
280-365 |
350-455 |
|
|
0-225 |
150 |
250-340 |
300-390 |
335-435 |
410-535 |
520-675 |
|
0-260 |
175 |
|
350-455 |
390-510 |
470-610 |
595-775 |
760-990 |
0-300 |
200 |
|
|
445-580 |
530-690 |
675-880 |
855-1110 |
0-340 |
225 |
|
|
|
590-770 |
750-975 |
945-1230 |
0-375 |
250 |
|
|
|
650-845 |
825-1070 |
1040-1350 |
0-410 |
275 |
|
|
|
|
900-1170 |
1130-1470 |
0-450 |
300 |
|
|
|
|
980-1275 |
1225-1590 |
1, अवयव, उत्कृष्ट विनिर्माण
जंगम जबड़ा अच्छी सामग्री से बना होता है और टिकाऊ होता है।जंगम जबड़ा विधानसभा उच्च गुणवत्ता वाले स्टील कास्टिंग से बना है और दो बड़े स्टील कास्टिंग फ्लाईव्हील द्वारा संचालित है।इसके अलावा, भारी सनकी शाफ्ट को फोर्जिंग द्वारा भी संसाधित किया जाता है, जो जबड़े क्रशर की इस श्रृंखला के संचालन को अधिक विश्वसनीय बनाता है।
बेयरिंग सीट इंटीग्रल कास्ट स्टील स्ट्रक्चर को अपनाती है, जो क्रशिंग फ्रेम के साथ पूरी तरह फिट होना सुनिश्चित कर सकती है, और बेयरिंग सीट की रेडियल स्ट्रेंथ को काफी बढ़ा सकती है, जबकि स्प्लिट बेयरिंग सीट का यह फायदा नहीं है।परिमित तत्व विश्लेषण तकनीक का उपयोग करते हुए, कोल्हू में उच्च शक्ति होती है।
3, सरल, सुरक्षित और तेज संचालन
क्रशिंग कैविटी एक सममित "वी" आकार की संरचना को अपनाती है, जो फीड पोर्ट की वास्तविक चौड़ाई को फीड पोर्ट की नाममात्र चौड़ाई के अनुरूप बनाती है।डिस्चार्ज पोर्ट का समायोजन तेज और अधिक सुविधाजनक है।यूरोपीय श्रृंखला जबड़े क्रशर वेज डिस्चार्ज पोर्ट एडजस्टमेंट डिवाइस से लैस हैं, जो पुराने गैस्केट समायोजन की तुलना में सरल, सुरक्षित और तेज है।
4, लंबी सेवा जीवन और उच्च उत्पादन
चयनित असर में बड़ा विनिर्देश और उच्च असर क्षमता है।सभी यूरोपीय जबड़ा क्रशर समान विनिर्देश के अन्य क्रशरों की तुलना में बड़े और अधिक टिकाऊ सनकी शाफ्ट बीयरिंग से लैस हैं।
उनकी उच्च असर क्षमता और प्रभावी भूलभुलैया मुहर बीयरिंग के सेवा जीवन को काफी लंबा करती है।इसके अलावा, जबड़ा कोल्हू दांतेदार गार्ड प्लेट को भी अपनाता है, जिससे जबड़े की प्लेट की प्रभावी लंबाई बढ़ जाती है और आउटपुट अधिक हो जाता है।

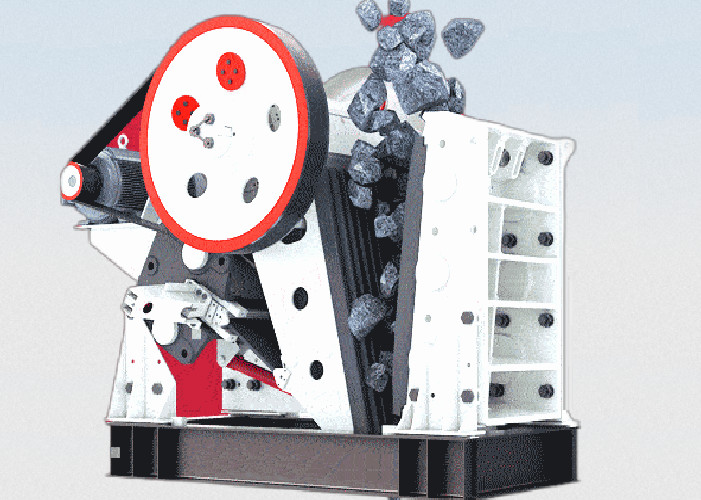

जब जबड़ा कोल्हू काम करता है, तो मोटर चरखी को घुमाने के लिए सनकी शाफ्ट को चलाने के लिए ड्राइव करता है, ताकि चलती जबड़ा समय-समय पर स्थिर जबड़े तक पहुंच जाए और छोड़ दे, जिसके परिणामस्वरूप क्रशिंग कक्ष में प्रवेश करने वाली सामग्री को कई बार कुचल दिया जाता है, जैसे एक्सट्रूज़न, रगड़ना और पीस, ताकि कुचल की जाने वाली सामग्री बड़े कण आकार से छोटे कण आकार में बदल जाए, और धीरे-धीरे गिर जाए जब तक कि कण आकार आवश्यकताओं को पूरा न करे और कोल्हू से छुट्टी दे दी जाए।
