शंघाई बंघुई भारी उद्योग मशीनरी कं, लिमिटेड
| उत्पत्ति के प्लेस: | शंघाई |
|---|---|
| ब्रांड नाम: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| प्रमाणन: | ISO9001 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Price negotiable |
| प्रसव के समय: | 5-8 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 100 |
| मॉडल संख्या: | PEV125 PEC125 | इनपुट आकार: | 0-950 मिमी |
|---|---|---|---|
| उत्पादन क्षमता: | 290-850टी / एच | लागू सामग्री: | विभिन्न कठोरता का अयस्क |
| अनुप्रयोग फ़ील्ड: | खनन और क्रशिंग | निर्वहन पोर्ट आकार (मिमी): | 20-90 |
| समग्र आयाम (एल × डब्ल्यू × एच) (मिमी): | 2150×2390×1590 | वजन (टी): | 49 |
| हाई लाइट: | 850t / H कोन स्टोन क्रेशर,PEV300 × 1300 जबड़े कोल्हू,PE जबड़े खदान कोल्हू |
||
उत्पाद वर्णन

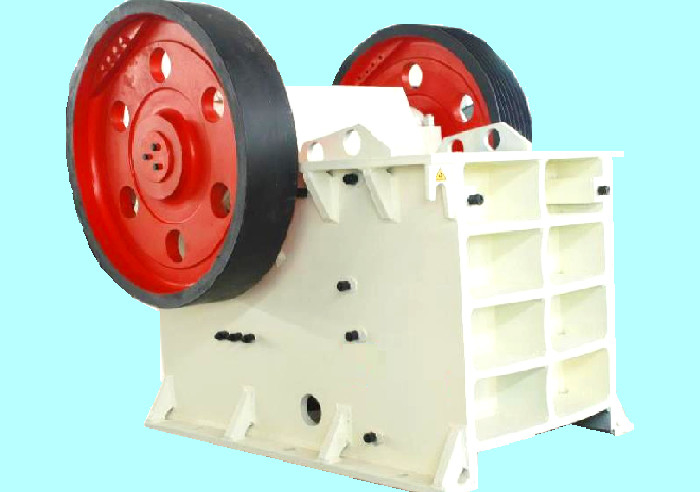

PEV300 × 1300 जबड़ा कोल्हू कोन कोल्हू स्टोन क्रेशर खदान कोल्हू
कोल्हू मुख्य रूप से जबड़े की हेड गार्ड प्लेट, मूविंग जॉ प्लेट, फिक्स्ड जॉ प्लेट, साइड गार्ड प्लेट, फ्रेम, होस्ट बेस (बेल्ट के बिना ठीक टूटा हुआ), एल्बो प्लेट, स्प्रिंग, एल्बो प्लेट पैड, डिस्चार्ज पोर्ट एडजस्टमेंट मैकेनिज्म, सनकी शाफ्ट से बना होता है। , असर, बेल्ट पुली (चक्का), स्टार्टिंग सिस्टम, लॉकिंग डिवाइस और स्नेहन प्रणाली।
फ्रेम को स्टील प्लेट से वेल्ड किया जाता है।फिक्स्ड जॉ प्लेट ऊपरी और निचले फिक्स्ड जॉ प्लेट्स और मिडिल फिक्स्ड जॉ प्लेट्स (75 से अधिक टूटी हुई) से बनी होती है, जो फ्रेम की सामने की दीवार पर फिक्स्ड जॉ प्रेसिंग आयरन और फिक्स्ड बोल्ट्स के जरिए फिक्स होती हैं;मूवेबल जॉ प्लेट को मूवेबल जॉ प्रेसिंग आयरन द्वारा जॉ हेड पर फिक्स किया जाता है।
जबड़े के सिर का समर्थन करने और इसे एक निश्चित गति ट्रैक के अनुसार चलाने के अलावा, लाइनर एक सुरक्षात्मक भूमिका निभाता है जब कुचल गुहा विदेशी पदार्थ में प्रवेश करता है जिसे तोड़ा नहीं जा सकता है और भार तेजी से बढ़ता है;यानी लोड को काट देना और दूसरे हिस्सों को सेल्फ फ्रैक्चर से होने वाले नुकसान से बचाना।
एडजस्टमेंट डिवाइस वेज एडजस्टमेंट टाइप को अपनाता है, और वेज फ्रेम के पीछे की दीवार की च्यूट में बाएं और दाएं घूम सकता है;डिस्चार्ज पोर्ट के आकार को समायोजित करने के लिए, बाएँ और दाएँ स्थानांतरित करने के लिए कील को चलाने के लिए समायोजन डिवाइस के घूर्णन अखरोट को घुमाएं।
स्प्रिंग पुल रॉड, स्प्रिंग और लॉकिंग डिवाइस चलती जबड़े को कसने के लिए लॉकिंग भूमिका निभाते हैं और कोहनी प्लेट को गिरने से रोकते हैं, ताकि कोल्हू सामान्य रूप से संचालित हो सके।जब कोल्हू काम करता है, वसंत का दबाव बहुत बड़ा नहीं होना चाहिए, जब तक कि कोहनी प्लेट और कोहनी प्लेट समायोजन सीट के बीच प्रभाव ध्वनि को समाप्त नहीं किया जा सके।
आदर्श |
PEV75 |
PEV90 |
PEV106 |
PEV125 |
PEV160 |
PEV200 |
|
फ़ीड इनलेट आकार (मिमी) |
750 |
900 |
1060 |
1250 |
1600 |
2000 |
|
फ़ीड पोर्ट गहराई (मिमी) |
500 |
600 |
750 |
950 |
1200 |
1500 |
|
विद्युत शक्ति (किलोवाट) |
55-75 |
75-90 |
132 |
160 |
250 |
400 |
|
निर्वहन का आकार (मिमी) |
डिस्चार्ज पोर्ट का आकार (मिमी) |
क्षमता (टी / एच) |
|||||
0-60 |
40 |
55-80 |
|
|
|
|
|
0-75 |
50 |
70-90 |
|
|
|
|
|
0-90 |
60 |
80-110 |
120-155 |
|
|
|
|
0-105 |
70 |
105-130 |
140-180 |
155-200 |
|
|
|
0-120 |
80 |
120-150 |
160-210 |
175-230 |
|
|
|
0-135 |
90 |
130-170 |
180-235 |
200-260 |
|
|
|
0-150 |
100 |
150-190 |
200-260 |
220-290 |
290-380 |
|
|
0-185 |
125 |
190-260 |
250-325 |
280-365 |
350-455 |
|
|
0-225 |
150 |
250-340 |
300-390 |
335-435 |
410-535 |
520-675 |
|
0-260 |
175 |
|
350-455 |
390-510 |
470-610 |
595-775 |
760-990 |
0-300 |
200 |
|
|
445-580 |
530-690 |
675-880 |
855-1110 |
0-340 |
225 |
|
|
|
590-770 |
750-975 |
945-1230 |
0-375 |
250 |
|
|
|
650-845 |
825-1070 |
1040-1350 |
0-410 |
275 |
|
|
|
|
900-1170 |
1130-1470 |
0-450 |
300 |
|
|
|
|
980-1275 |
1225-1590 |
1, अवयव, उत्कृष्ट निर्माण
जंगम जबड़ा अच्छी सामग्री से बना होता है और टिकाऊ होता है।जंगम जबड़ा विधानसभा उच्च गुणवत्ता वाले स्टील कास्टिंग से बना है और दो बड़े स्टील कास्टिंग फ्लाईव्हील्स द्वारा संचालित है।इसके अलावा, भारी सनकी शाफ्ट को भी फोर्जिंग द्वारा संसाधित किया जाता है, जो जबड़े कोल्हू की इस श्रृंखला के संचालन को अधिक विश्वसनीय बनाता है।
असर वाली सीट अभिन्न कास्ट स्टील संरचना को अपनाती है, जो क्रशिंग फ्रेम के साथ पूर्ण फिट सुनिश्चित कर सकती है, और असर वाली सीट की रेडियल ताकत को बहुत बढ़ा सकती है, जबकि विभाजित असर वाली सीट में यह लाभ नहीं होता है।परिमित तत्व विश्लेषण तकनीक का उपयोग करते हुए, कोल्हू की उच्च शक्ति होती है।
3, सरल, सुरक्षित और तेज संचालन
पेराई गुहा एक सममित "वी" आकार संरचना को गोद लेती है, जो फीड पोर्ट की वास्तविक चौड़ाई को फीड पोर्ट की नाममात्र चौड़ाई के अनुरूप बनाती है।डिस्चार्ज पोर्ट का समायोजन तेज और अधिक सुविधाजनक है।यूरोपीय श्रृंखला के जबड़े क्रशर वेज डिस्चार्ज पोर्ट एडजस्टमेंट डिवाइस से लैस हैं, जो पुराने गैसकेट समायोजन की तुलना में सरल, सुरक्षित और तेज है।
4, लंबी सेवा जीवन और उच्च उत्पादन
चयनित असर में बड़ा विनिर्देश और उच्च असर क्षमता है।सभी यूरोपीय जबड़ा क्रशर एक ही विनिर्देश के अन्य क्रशर की तुलना में बड़े और अधिक टिकाऊ सनकी शाफ्ट बीयरिंग से लैस हैं।
उनकी उच्च असर क्षमता और प्रभावी भूलभुलैया सील बीयरिंगों के सेवा जीवन को बहुत लंबा कर देती है।इसके अलावा, जबड़ा कोल्हू दांतेदार गार्ड प्लेट को भी अपनाता है, जिससे जबड़े की प्लेट की प्रभावी लंबाई बढ़ जाती है और आउटपुट अधिक हो जाता है।
जब जबड़ा कोल्हू काम करता है, तो मोटर सनकी शाफ्ट को घुमाने के लिए पुली को चलाती है, ताकि हिलता हुआ जबड़ा समय-समय पर स्थिर जबड़े से संपर्क करे और छोड़ दे, जिसके परिणामस्वरूप क्रशिंग चैंबर में प्रवेश करने वाली सामग्री के कई क्रश हो जाते हैं, जैसे एक्सट्रूज़न, रगड़ना और पीसने, ताकि सामग्री को कुचलने के लिए बड़े कण आकार से छोटे कण आकार में परिवर्तन हो, और कण आकार आवश्यकताओं को पूरा करने तक धीरे-धीरे गिर जाए और कोल्हू से छुट्टी दे दी जाए।
